Mașini de tăiat metalografice: tipuri, selecție și ghid

Ce este a Mașină de tăiat metalografică ?

O mașină de tăiat metalografică - numită și mașină de secționare metalografică, mașină de tăiat metalografică sau mașină de tăiat metalografică - este un instrument de precizie utilizat pentru a secționa specimene de metal, ceramică, compozit sau minerale în pregătirea pentru examinarea microscopică. Cerința definitorie care separă echipamentele de sectionare metalografică de ferăstrăile generale pentru prelucrarea metalelor este deteriorarea minimă a microstructurii specimenului la și adiacent suprafeței tăiate : fără zonă afectată de căldură, fără deformare mecanică, fără pătare a fazelor moi și fără crăpare a fazelor fragile.

Pregătirea probei metalografice începe cu secţionarea. Tot ceea ce urmează - montare, șlefuire, lustruire, gravare și examinare microscopică - depinde în întregime de calitatea tăieturii inițiale. O secțiune produsă cu căldură sau presiune excesivă introduce artefacte care nu se pot distinge de defecte materiale autentice la microscop, invalidând analiza. Selectarea și operarea echipamentului corect de tăiere metalografică pentru fiecare clasă de material este, prin urmare, abilitățile de bază în pregătirea probelor de laborator.

Piața tăietoarelor metalografice se segmentează în două tipuri principale de instrumente - mașini de tăiat abraziv şi ferăstraie de precizie cu viteză mică — fiecare optimizat pentru diferite categorii de materiale și cerințe de calitate. Înțelegerea capacităților și limitărilor fiecărui tip este esențială pentru orice laborator care specifică echipamente de pregătire a probelor de metal.

Tipuri de echipamente de sectionare metalografică

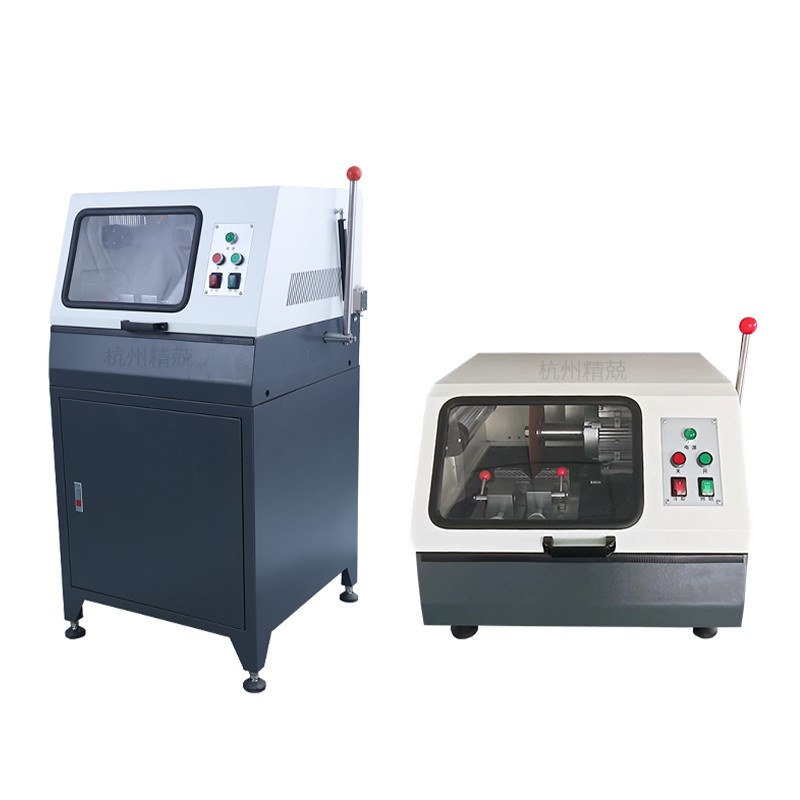

Cutter abraziv metalografic (mașină de tăiat)

Dispozitivul de tăiere metalografică abrazivă - cunoscut și sub denumirea de ferăstrău de tăiere metalografic, echipament metalurgic de tăiere sau ferăstrău de secționare pentru pregătirea probei - folosește o roată abrazivă subțire, rotativă, pentru a secționa specimenele prin șlefuire, mai degrabă decât prin tăiere. Roata este un disc abraziv lipit (oxid de aluminiu pentru materiale feroase, carbură de siliciu pentru materiale neferoase și ceramice) care îndepărtează materialul prin abraziune de-a lungul planului de tăiere. Diametrele roților variază de obicei între 150 mm și 400 mm, iar vitezele axului de la 2.000 la 5.000 RPM, în funcție de dimensiunea și materialul mașinii.

Variabila critică în funcționarea mașinii de tăiat abraziv este generarea de căldură la interfața de tăiere . Secționarea abrazivă generează în mod inerent căldură de frecare; dacă nu este controlată, această căldură ridică temperatura probei peste pragurile de transformare de fază sau de revenire - modificând însăși microstructura pe care tăietura este destinată să o expună pentru analiză. Mașinile moderne de sectionare metalografică abordează acest lucru sisteme de răcire de inundații care furnizează fluid de tăiere direct la interfața roată-probă pe tot parcursul tăierii, menținând temperatura probei sub 50–60°C chiar și în tăieri lungi prin oțeluri aliate dense.

Frezele abrazive metalografice se împart în continuare prin mecanismul lor de avans:

• Mașini de tăiat manual: Operatorul aplică forța de alimentare cu mâna printr-un braț pivotant. Potrivit pentru materiale de duritate moale până la medie și debit moderat. Cost de capital mai mic, dar consistența forței de alimentare depinde de abilitățile operatorului.
• Mașini de tăiat automat: Forța de avans este aplicată de un actuator motorizat (electromecanic sau pneumatic) cu viteză de avans și parametri de forță programabili. Mașinile automate de secționare oferă o calitate mai consistentă a tăieturii, permit operarea nesupravegheată pentru secționarea lotului și sunt esențiale pentru specimenele dure, casante sau de mare valoare, unde avansurile inconsecvente ar cauza încărcarea roții sau ruperea specimenului.

Ferăstrău metalografic cu viteză mică (mașină de secționare de precizie)

Ferăstrăul metalografic cu viteză redusă - denumit și mașină de secționare de precizie, ferăstrău metalografic de secționare sau mașină de pregătire metalografică a probelor pentru specimene delicate - funcționează la viteze semnificativ mai mici ale roții (100-500 RPM) folosind o lamă de diamant pentru plăci, mai degrabă decât o roată abrazivă. Combinația dintre viteza de tăiere mică și tăietura extrem de subțire a unei lame de diamant ( 0,1–0,5 mm față de 0,5–1,5 mm pentru roțile abrazive ) generează căldură neglijabilă și practic nicio deformare mecanică în eșantion.

Ferăstrăul cu viteză redusă aplică sarcina printr-un mecanism de alimentare cu greutate moartă sau cu arc, mai degrabă decât prin actuatoare motorizate, permițând forțe foarte ușoare, controlate, care păstrează chiar și cele mai fragile caracteristici microstructurale. Acest lucru îl face instrumentul de alegere pentru:

• Componente electronice și plăci de circuite — îmbinările subțiri de lipire, straturile intermetalice și urmele de cupru necesită o secționare fără deteriorare pentru a examina secțiunile transversale fără murdare sau crăpare
• Materiale fragile și poroase — ceramică, acoperiri prin pulverizare termică, carburi sinterizate și eșantioane geologice care s-ar fractura sub forțele secționării abrazive
• Exemplare biologice și mineralogice — os, smalț dentar, secțiuni minerale pentru petrografie și materiale similare eterogene
• Secțiuni subțiri pentru prepararea probei TEM — în cazul în care tăietura de pornire trebuie făcută cât mai aproape posibil de regiunea țintă cu stratul de deteriorare minim posibil de subteran
• Metale moi și acoperiri — aur, indiu, staniu și aliaje de lipit moale care se murdăresc catastrofal în condiții abrazive ale roții

Compartimentul pentru această precizie este randamentul: un ferăstrău cu viteză mică poate necesita 15-60 de minute pentru a finaliza o tăietură pe care o tăietoare abrazivă ar termina-o în mai puțin de două minute. Pentru exemplarele de mare valoare sau de neînlocuit, acest cost de timp este pe deplin justificat; pentru secţionarea de rutină a barelor de oţel în controlul calităţii producţiei, nu este.

Roți și lame de tăiere: inima echipamentului de tăiere metalografică

Alegerea roților și a lamei este cea mai critică decizie de consumabil în secționarea metalografică. O roată incorectă pentru materialul tăiat produce căldură excesivă, uzură rapidă a roții și calitate slabă a tăierii, indiferent de calitatea mașinii. Roata corectă pentru material produce o secțiune curată, rece, fără artefacte, cu o durată de viață acceptabilă a roții și o viteză de tăiere.

Discuri de tăiere abrazive

Discurile de tăiere abrazive sunt specificate după tipul de abraziv, duritatea lipirii și structură (porozitate). Regulile generale de selecție sunt:

• Roți de oxid de aluminiu (Al₂O₃). — pentru materiale feroase: oțeluri carbon, oțeluri aliate, oțeluri inoxidabile, oțeluri pentru scule și fontă. Oxidul de aluminiu este mai dur decât fierul și oferă o tăiere eficientă fără uzură excesivă a roților în aceste materiale.
• Roți cu carbură de siliciu (SiC). — pentru materiale neferoase (aluminiu, cupru, alamă, bronz, titan, aliaje de magneziu), ceramică și materiale refractare. Carbura de siliciu este mai ascuțită și taie cu mai puțină generare de căldură în aliaje neferoase mai moi și mai sensibile termic.
• Duritatea lipirii: Roțile cu lipire moale (desemnarea gradului B sau C în majoritatea sistemelor) sunt utilizate pentru materiale dure — lipirea eliberează rapid boabele abrazive uzate, expunând marginile proaspete de tăiere și prevenind smaltarea roților. Pentru materiale moi — legătura mai puternică reține boabele abrazive mai mult timp, împiedicând uzura prea rapidă a roții în materialele cu rezistență scăzută.
• Întărit vs. neîntărit: Roțile de tăiere metalografice de laborator sunt armate cu fibră de sticlă pentru siguranță la viteze mari de rotație ale mașinilor de secționat. Roțile neîntărite nu trebuie folosite niciodată pe echipamente de tăiere motorizate.

Lame diamantate pentru ferăstraie cu viteză redusă

Lamele de diamant pentru mașinile de secționat de precizie sunt specificate în funcție de concentrația de diamant, tipul de aderență (legare de metal, lipire de rășină) și grosimea lamei. Concentrație mai mare de diamante oferă o viață mai lungă a lamei la un cost mai mare; lame de legătură cu rășină sunt mai agresivi și mai rapid de tăiere; lame de legătură metalice sunt mai durabile și mai potrivite pentru materiale dure și dense, cum ar fi carburile cimentate și ceramica avansată. Selectarea grosimii lamei guvernează lățimea tăieturii și pierderile de material - pentru specimenele de mare valoare sau când este necesară o locație precisă a caracteristicilor, lamele mai subțiri reduc la minimum materialul îndepărtat la fiecare tăietură.

Specificații cheie la selectarea mașinilor de sectionare metalografică

Specificarea echipamentului de pregătire a probelor de metal necesită potrivirea parametrilor de performanță ai mașinii la dimensiunile probei, tipurile de materiale, cerințele de producție și standardele de calitate ale laboratorului. Următorii parametri sunt cei mai importanți criterii de evaluare:

Dimensiunea maximă a probei și capacitatea de prindere

Menghina pentru specimen sau sistemul de prindere definește secțiunea transversală maximă care poate fi ținută în siguranță pentru tăiere. Frezele abrazive metalografice de laborator găzduiesc în mod obișnuit secțiuni transversale ale specimenului de la câțiva milimetri până la 60–80 mm diametru pentru modele de banc și până la 150 mm sau mai mare pentru echipamente de secţionare pe podea la scară de producţie. Sistemul de prindere trebuie să țină specimenul rigid, fără a permite nicio mișcare în timpul tăierii - orice mișcare laterală a specimenului în timp ce roata este în contact produce o suprafață de tăiere curbată și poate fractura roata abrazivă în mod catastrofal.

Viteza roții sau a lamei și controlul vitezei variabile

Mașinile de tăiat cu abrazive funcționează de obicei la viteze fixe ale axului în intervalul 2.800-3.500 RPM pentru diametre standard ale roților. Controlul vitezei variabile este avantajos pentru laboratoarele de tăiere a diferitelor tipuri de materiale — vitezele mai mici reduc generarea de căldură în aliajele neferoase sensibile termic, în timp ce viteza maximă poate fi necesară pentru tăierea eficientă a secțiunilor de oțel cu diametru mare. Ferăstraiele de viteză mică cu viteză variabilă continuu (de obicei 1–500 RPM) oferă flexibilitate maximă pentru adaptarea parametrilor de tăiere la fiecare material și specificația pânzei.

Controlul și automatizarea forței de alimentare

Mașinile automate de secționare metalografică controlează forța de avans prin servomotoare sau sisteme de acționare pneumatice, cu setări de forță și viteză de avans programabile de utilizator. Alimentare controlată cu forță — unde mașina menține forța de contact constantă, indiferent de rezistența materialului — este superioară avansului cu viteză controlată pentru specimene eterogene (de exemplu, compozite sau probe de sudură care traversează mai multe zone de material), deoarece se adaptează automat la duritatea locală a materialului și previne suprasarcina roții în fazele dure. Cele mai bune mașini automate de pregătire a probelor metalurgice combină profilele de forță programabile cu detecția soft-start și sfârșitul tăierii pentru a minimiza uzura roților și deteriorarea specimenului pe tot parcursul ciclului de tăiere.

Design sistem de răcire

Livrarea lichidului de răcire determină direct temperatura probei în timpul secționării abrazive. Sistemele eficiente de răcire pe echipamentele metalografice de tăiere oferă 3-10 litri pe minut de lichid de tăiere prin duzele poziționate pe ambele părți ale roții la interfața de tăiere, asigurând că întreaga zonă de tăiere este inundată pe toată durata tăieturii. Sistemele de recirculare a lichidului de răcire cu rezervoare de decantare și filtrare prelungesc durata de viață a lichidului de răcire și previn acumularea de deșeuri în zona de tăiere. Pentru laboratoarele preocupate de contaminarea probelor cu lichid de răcire (important pentru analiza chimică ulterioară), sistemele de răcire cu apă curată sau secţionarea uscată cu roţi special formulate cu căldură scăzută sunt alternative.

Vibrații și rigiditate

Rigiditatea mașinii - rezistența cadrului, axului și a sistemului de prindere la deformare sub forțele de tăiere - afectează direct planeitatea și paralelismul suprafeței tăiate. Vibrația în timpul tăierii introduce o ondulație în suprafața tăiată, care trebuie eliminată prin pași suplimentari de șlefuire, irosirea materialului specimenului și timpul de pregătire. Cadrele mașinilor din fontă sau din oțel sudat, rulmenții de precizie ale axului cu toleranțe de deformare definite și suporturile de bază anti-vibrații caracterizează echipamentele de secționare metalografică de înaltă calitate. Specificațiile de rulare a arborelui publicate ale ≤0,01 mm TIR distinge instrumentele de precizie de mașinile de tăiat de producție.

Cele mai bune practici pentru tăierea probelor metalografice: evitarea erorilor comune

Chiar și cu selecția corectă a mașinii și a roții, o practică necorespunzătoare de operare introduce artefacte care compromit analiza metalografică. Următoarele practici reflectă experiența acumulată de laborator în pregătirea probelor metalurgice:

• Nu tăiați niciodată uscat cu roți abrazive. O singură tăiere uscată - chiar și una scurtă - poate crește temperaturile suprafeței peste 200 ° C în oțel, provocând călirea structurilor martensitice și introducând un strat de gravare alb detectabil la microscopie optică. Verificați întotdeauna fluxul de lichid de răcire înainte de a începe tăierea.
• Montați specimene fragile sau poroase înainte de secționare. Acoperirile prin pulverizare termică, materialele spumante și compactele sinterizate poroase trebuie impregnate în vid cu rășină epoxidice înainte de secționare pentru a preveni smulgerea și prăbușirea porilor în timpul tăierii. Rășina susține microstructura în toate etapele ulterioare de pregătire.
• Permiteți o distanță suficientă față de caracteristicile de interes. Fața tăiată în sine conține un anumit grad de deteriorare - chiar și cu cele mai bune practici de secționare. Secționați la cel puțin 1–2 mm distanță de o caracteristică critică (linie de fuziune de sudură, interfață de acoperire, vârf de fisurare) și îndepărtați stratul deteriorat prin șlefuire înainte ca elementul să fie expus pentru examinare.
• Utilizați forța de avans adecvată pentru material. Forța de avans excesivă în secționarea abrazivă - în special în materialele dure și casante - cauzează deformarea roții, tăieturi curbate și vârfuri termice. Începeți cu forța minimă care realizează un progres constant de tăiere și creșteți numai dacă se observă geamarea roții (pierderea acțiunii de tăiere).
• Îmbrăcați roțile abrazive în mod regulat. O roată abrazivă smălțuită sau încărcată taie lent, generează exces de căldură și se poate fractura la forța de avans crescută. Îmbrăcați roata cu un dresser diamant cu un singur punct sau cu un baston de pansament la primele semne de eficiență redusă de tăiere.
• Înregistrați parametrii de secționare pentru fiecare specimen. În contextele de analiză și cercetare a defecțiunilor, documentarea tipului de mașină, specificațiile roții, tipul de lichid de răcire, forța de avans și durata de tăiere pentru fiecare specimen creează o pistă de audit care permite identificarea oricărui artefact de secționare și diferențierea de defectele materiale reale în timpul fazei de raportare.

Echipamente de tăiere metalografică în context: fluxul de lucru complet de pregătire a probei

Echipamentul de secţionare metalografică este primul pas într-o secvenţă de pregătire definită. Înțelegerea unde se încadrează secționarea în fluxul de lucru mai larg clarifică de ce calitatea tăierii are o influență atât de disproporționată asupra rezultatelor analitice finale.

1. Secționarea — mașina de tăiat metalografică sau ferăstrăul cu viteză redusă produce secțiunea inițială. Calitatea tăierii determină cât de mult material trebuie îndepărtat la șlefuirea ulterioară pentru a ajunge la o suprafață nedeteriorată.
2. Montare — secțiunea este încapsulată în rășină termorezistabilă sau polimerizată la rece (epoxidice, fenolică, acrilică) pentru a crea un disc standardizat, manevrabil pentru etapele ulterioare și pentru a susține marginile specimenului și elementele fragile în timpul lustruirii.
3. Măcinarea — treceri succesive pe hârtii de șlefuit (SiC sau lipite cu diamant) cu granulație descrescătoare îndepărtează stratul deteriorat din secționare și stabilește o suprafață plană, plană. Adâncimea de șlefuire necesară este direct proporțională cu severitatea deteriorării prin secționare - secționarea de înaltă calitate reduce timpul de șlefuire cu 30-50% în comparație cu secționarea prost controlată.
4. Lustruire — Suspensia de diamant sau lustruirea cu silice coloidal pe stropi de pânză îndepărtează zgârieturile de șlefuire rămase pentru a produce un finisaj în oglindă fără deformare. Rugozitatea finală a suprafeței pe specimenele metalografice lustruite este de obicei Ra <0,01 µm.
5. Gravurare — gravarea chimică sau electrolitică dezvăluie limitele de granule, limitele de fază și caracteristicile microstructurale atacând selectiv diferite faze și orientări. Cel mai des folosit agent de gravare pentru oțelurile carbon și slab aliate este 2–4% Nital (acid azotic în etanol); oțelurile inoxidabile austenitice folosesc reactivul Kalling sau gravarea electrolitică în acid oxalic.
6. Examinare — pe suprafața pregătită se efectuează microscopia optică, microscopia electronică cu scanare (SEM), difracția cu retrodifuzare a electronilor (EBSD), spectroscopia cu raze X cu dispersie de energie (EDS) și testarea durității pentru a caracteriza microstructura materialului, compoziția de fază, dimensiunea granulelor, conținutul de incluziune, grosimea acoperirii și morfologia defectelor.

Investiția în echipamente de tăiere metalografică de înaltă calitate și selecția corectă a roții aduc profituri combinate în fiecare etapă ulterioară de pregătire — reducerea timpului de șlefuire, păstrarea geometriei specimenului, protejarea caracteristicilor fragile și asigurarea faptului că microstructura observată la microscop este adevărata microstructură a materialului, nu un artefact de pregătire..
