Ghid complet pentru echipamente de preprocesare metalografică și consumabile

Fundamentul analizei metalografice precise: pregătirea probelor

Echipamentele și consumabilele de preprocesare metalografică formează prima etapă critică a fluxurilor de lucru de caracterizare a materialelor. Înainte ca o probă să ajungă la microscop - indiferent dacă este optică, electroni de scanare sau difracție cu retrodifuziune a electronilor - suprafața sa trebuie pregătită la un standard care să dezvăluie adevărate caracteristici microstructurale fără a introduce artefacte de la secționare, montare sau abraziune. O probă prost pregătită nu poate fi corectată în stadiul de imagistică ; straturile de deformare, relieful, petele și golurile de extragere create în timpul pregătirii sunt permanente și vor produce rezultate analitice înșelătoare.

Secvența de pre-procesare urmează o progresie definită: secționare → montare → șlefuire plană → lustruire grosieră → lustruire fină → lustruire finală → gravare. Fiecare etapă depinde de combinația corectă între capacitatea echipamentului și selecția consumabilelor. Gama de consumabile - pulbere de mozaic metalografic, cârpe de lustruit, lichid de alumină, suspensie de diamant și soluții coloidale de dioxid de siliciu - îndeplinesc fiecare o funcție specifică în această secvență și nu sunt interschimbabile.

Echipamente de preprocesare metalografică : Instrumente de bază

Un laborator complet de pregătire metalografică necesită o suită de instrumente, fiecare proiectată pentru o etapă specifică de procesare a probei. Selectarea echipamentului trebuie să țină cont de duritatea materialului eșantionului, cerințele de producție și specificațiile de finisare a suprafeței cerute de tehnicile analitice din aval.

Echipamente de secţionare şi tăiere

Mașinile de tăiat cu abrazive și ferăstrăile de precizie cu sârmă diamantată sunt cele două tehnologii primare de secționare utilizate în laboratoarele metalografice. Mașini de tăiat abrazive utilizați roți de tăiere lipite cu rășină sau cauciuc care se rotesc la 2.800–3.500 RPM cu inundare continuă de lichid de răcire pentru a minimiza zonele de deteriorare termică. Pentru aliajele feroase, roțile din oxid de aluminiu sunt standard; pentru materialele neferoase și ceramice sunt preferate roțile din carbură de siliciu. Mașinile de tăiat de precizie echipate cu menghine pentru specimen și controlul vitezei de avans realizează straturi de deformare induse de secționare de mai puțin de 50 µm în oțeluri călite, comparativ cu 200–500 µm pentru polizoarele unghiulare acţionate manual. Ferăstraiele cu sârmă diamantată funcționează la forțe de tăiere semnificativ mai mici și sunt alegerea corectă pentru ceramica fragilă, materiale semiconductoare și specimene arheologice în care minimizarea daunelor mecanice este esențială.

Prese de montaj

Presele de montare prin compresie la cald încapsulează specimenele secționate în rășină termorezistabilă sau termoplastică la temperatură și presiune controlate. Parametrii standard de funcționare pentru compușii de montaj fenolici și epoxidici sunt 150–180°C la 250–300 bar , ținut timp de 4-8 minute, urmat de un ciclu de eliberare a presiunii răcit cu apă. Presele moderne de montare automată execută întregul ciclu fără intervenția operatorului și oferă o geometrie de montare consistentă - esențială pentru sistemele automate de lustruire care utilizează suporturi de specimene cu toleranțe fixe de înălțime. Diametrul cilindrului de presă de montare (25 mm, 30 mm, 40 mm și 50 mm sunt standard) determină dimensiunea monturii și trebuie să se potrivească cu diametrul suportului de specimen al sistemului de lustruire din laborator.

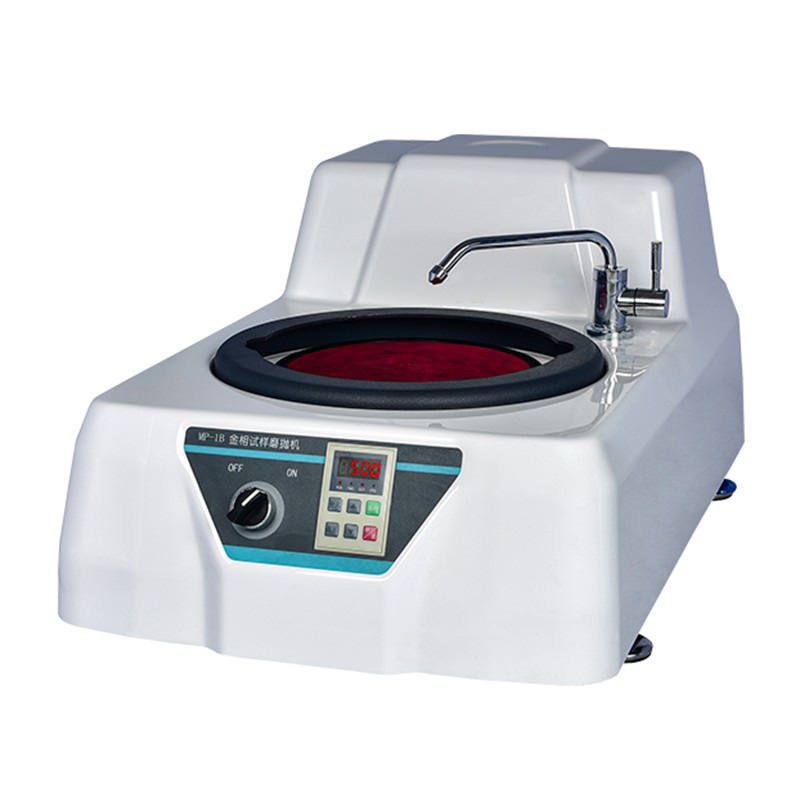

Sisteme de slefuire si lustruire

Mașinile automate de șlefuit și lustruit reprezintă investiția în echipamente cu cel mai mare impact într-un laborator metalografic. Sistemele semi-automate și complet automate utilizează o plată rotativă cu un cap de eșantion contrarotativ, aplicând forță de apăsare programabilă (de obicei 10–50 N per specimen ), viteza de rotație (50–300 RPM) și timpul de procesare pentru fiecare pas consumabil. Reproductibilitatea sistemelor automate elimină variabilitatea de la operator la operator în finisarea suprafeței și reținerea marginilor — cele mai comune două surse de eroare indusă de pregătire în fluxurile de lucru de lustruire manuală. Sistemele de forță centrală aplică forță întregului ansamblu suport pentru specimen; sistemele de forță individuale aplică forță controlată fiecărei probe în mod independent, ceea ce este necesar atunci când se prelucrează probe de duritate diferită în același suport.

Pulbere metalografică de mozaic: selecția și performanța compusului de montare

Pulberea de mozaic metalografic - denumită și rășină de montare sau compus de încorporare - îndeplinește funcții multiple dincolo de simpla menținere a specimenului într-o geometrie convenabilă. Materialul de montare trebuie să susțină marginea eșantionului în timpul șlefuirii și lustruirii pentru a preveni rotunjirea, să reziste la solvenții și agenții utilizați în etapele ulterioare de pregătire și să ofere un contrast suficient de duritate cu specimenul pentru a evita lustruirea diferențială în relief.

Principalele tipuri de compuși de montaj și criteriile de selecție ale acestora sunt:

• Pudră fenolică (bachelită). — Alegerea standard pentru aliajele feroase și majoritatea metalelor industriale unde retenția marginilor nu este critică. Se întărește la o montură tare, opaca, cu o duritate Vickers de aproximativ 35–45 HV. Rezistent la majoritatea agenților, inclusiv nital și reactiv Keller. Temperatura de procesare: 150–160°C.
• Pulbere de ftalat de dialil (DAP). — De preferat atunci când este necesară o retenție superioară a marginilor, cum ar fi pentru acoperiri, straturi întărite și tratamente de suprafață. Monturile DAP sunt mai dure decât cele fenolice (50–60 HV) și prezintă o contracție mai mică în timpul întăririi, producând un contact mai bun al interfeței specimen-la-montură și reducând riscul de formare a golurilor care duce la rotunjirea marginilor.
• Pulbere epoxidica umpluta cu minerale — Folosit pentru specimene care necesită retenție maximă a marginilor și rezistență chimică. Particulele de umplutură (de obicei oxid de aluminiu sau carbură de siliciu) măresc duritatea monturii la 60–80 HV și îmbunătățesc lustruirea la un nivel mai apropiat de cel al multor specimene de metal, reducând relieful diferențial.
• Pulbere de montaj conductivă — Compuși fenolici umpluți cu grafit sau cu cupru care produc suporturi conductoare electric pentru analiza SEM și EBSD fără a fi nevoie de acoperire prin pulverizare. Valorile de conductivitate ale 10⁻² până la 10⁻¹ S/cm sunt realizabile cu formulări umplute cu cupru.

Pentru specimenele sensibile la căldură - lipituri, polimeri și aliaje cu punct de topire scăzut - sistemele epoxidice sau acrilice cu întărire la rece înlocuiesc complet montarea prin compresie la cald, întărindu-se la temperatura camerei sub presiune minimă timp de 8-24 de ore.

Pânză metalografică de lustruit: potrivire Nap, Duritate și Aplicație

Alegerea pânzei de lustruit este una dintre cele mai importante decizii consumabile în pregătirea metalografică deoarece pânza controlează geometria de tăiere a suspensiei abrazive utilizate la fiecare pas de lustruire. Materialul pânzei, înălțimea somnului și duritatea determină modul în care particulele abrazive sunt ținute și cât de liber se mișcă pe suprafața specimenului - afectând direct rata de îndepărtare a materialului, adâncimea zgârieturilor și formarea reliefului.

O eroare obișnuită de pregătire este utilizarea unei cârpe cu înălțime excesivă a somnului la etapa de lustruire cu diamant. Cârpele cu pumn înalt permit particulelor abrazive să se miște liber și să adopte orientări aleatorii, producând zgârieturi multidirecționale și relief crescut între fazele de duritate diferită. Pânzele dure, cu somn scăzut, utilizate cu suspensiile de diamant produc zgârieturi mai direcționale și mai puțin adânci care sunt îndepărtate eficient la etapa de lustruire ulterioară.

Lichide abrazive de lustruire: comparație cu diamant, alumină și dioxid de siliciu

Cele trei familii principale de lichide abrazive de lustruire utilizate în prepararea metalografică - suspensie de diamant, lichid de lustruire cu alumină și dioxid de siliciu coloidal - ocupă poziții distincte în secvența de preparare și sunt selectate în funcție de materialul pregătit, finisajul de suprafață necesar și tehnica analitică care urmează.

Lichid de lustruit diamant

Suspensiile de lustruire cu diamante sunt abrazivul principal pentru etapele de lustruire grosieră și intermediară. Particulele de diamant sintetice monocristaline sau policristaline sunt suspendate fie într-un purtător pe bază de apă, fie pe bază de ulei, la concentrații de 0,1–2,0 carate la 100 ml . Dimensiunile particulelor variază de la 9 µm (grosier) la 6 µm, 3 µm, 1 µm și 0,25 µm (fin), cu fiecare pas îndepărtând stratul de zgârietură introdus de gradul anterior. Duritatea diamantului de 10 pe scara Mohs îl face eficient pe toate materialele metalice și ceramice, inclusiv oțelurile întărite peste 65 HRC, carbura de tungsten și ceramica din alumină care nu poate fi lustruită cu abrazivi mai moi. Suspensiile diamantate pe bază de apă sunt compatibile cu majoritatea cârpelor de lustruit și sunt alegerea standard pentru sistemele automate; suspensiile pe bază de ulei reduc coroziunea apoasă pe metalele reactive, cum ar fi aliajele de aluminiu și magneziul.

Lichid de lustruire cu alumină

Suspensiile de lustruire cu alumină (Al₂O₃) sunt utilizate în principal pentru lustruirea intermediară până la finală a metalelor neferoase, aliajelor de cupru, aluminiului și titanului. Disponibil în forme de alfa-alumină (monocristalină, mai tare, mai agresivă) și gamma-alumină (policristalină, mai moale, produce un finisaj mai fin), la dimensiunile particulelor de 0,05 um, 0,3 um şi 1,0 um . Suspensiile de alumină sunt aplicate în mod obișnuit pe lână sau pânze sintetice și ating valori de rugozitate a suprafeței de Ra < 5 nm pe aliajele de aluminiu. O limitare cheie a aluminei este tendința sa de a se îngloba în metale moi - în special aluminiu pur și cupru - lăsând reziduuri albe vizibile la microscop care pot fi identificate greșit ca particule de a doua fază. Curățarea amănunțită cu ultrasunete în izopropanol după lustruirea cu alumină este esențială înainte de a trece la gravare sau la examinarea SEM.

Lichid de lustruire cu dioxid de siliciu (silice coloidal).

Suspensiile de dioxid de siliciu coloidal - denumite în mod obișnuit OPS (suspensie de lustruire cu oxid) - sunt abrazivul de lustruire final standard pentru prepararea probelor EBSD și pentru materialele pentru care este necesară cea mai înaltă calitate a suprafeței. Particule de silice coloidal de 0,02–0,06 µm într-un purtător ușor alcalin (pH 9,5–10,5) efectuează simultan atât abraziunea mecanică, cât și dizolvarea chimică a stratului de suprafață deformat. Această acțiune chimiomecanică îndepărtează stratul subțire de deformare amorfă care rămâne după lustruirea cu diamant - un strat care este invizibil în microscopia optică, dar produce o calitate slabă a modelului Kikuchi în EBSD. Siliciul coloidal este deosebit de eficient pe aliaje de titan, superaliaje de nichel, oțeluri inoxidabile și metale refractare. Timpi de procesare de 15–45 de minute pe un aparat de lustruit vibrator sau 2–5 minute pe un polizor rotativ cu o cârpă chimiomecanică sunt tipice. pH-ul alcalin necesită o manipulare atentă și o clătire minuțioasă pentru a preveni pătarea suprafeței, iar suspensiile de siliciu coloidal trebuie împiedicate să se usuce pe pânză sau pe suprafața specimenului, deoarece gelul uscat este dificil de îndepărtat fără a reintroduce deteriorarea suprafeței.

Construirea unei secvențe de pregătire: potrivirea echipamentelor și consumabilelor cu materialul

Pregătirea metalografică eficientă necesită selectarea echipamentelor și consumabilelor ca o secvență integrată, mai degrabă decât în mod izolat. Următoarele principii ghidează proiectarea secvenței pe categorii de materiale:

• Aliaje feroase dure (oțeluri >400 HV) — Suport de compresie la cald cu DAP sau pulbere umplută cu minerale → Hârtii de șlefuit SiC granulație 220/500/1200 → 9 µm diamant pe pânză tare → 3 µm diamant pe pânză medie → 1 µm diamant pe cârpă scurtă → siliciu coloidal pe pânză chimiomecanică, 1 microscopică sau direct pentru microscopie.
• Aliaje de aluminiu — Suport epoxidic la rece (pentru a evita efectele de întărire prin îmbătrânire de la căldura presării) → Hârtii SiC → 3 µm diamant pe pânză medie → 0,3 µm alumină pe cârpă moale → 0,05 µm silice coloidală pe șlefuitor vibrator pentru EBSD. Evitați presiunea excesivă în toate etapele de lustruire pentru a preveni murdarea matricei moale.
• Carburi cimentate și ceramică — Suport fenolic sau conductiv → disc de șlefuit diamantat (70–125 µm) → 15 µm diamant pe pânză tare → 6 µm diamant → 3 µm diamant → 1 µm diamant pe pânză scurtă. Alumina și siliciul coloidal sunt în general ineficiente pe materiale mai dure de 1.500 HV.
• Acoperiri cu pulverizare termică și sisteme multistrat — Aspirați impregnarea epoxidică înainte de montare pentru a umple porozitatea stratului de acoperire și pentru a preveni smulgerea → DAP sau montura umplută cu minerale → șlefuire la presiune joasă pentru a minimiza delaminarea stratului de acoperire → secvență fină a diamantelor cu forță redusă. Retenția marginilor este criteriul principal de calitate; depășirea formării de relief între substrat și acoperire 0,5 µm face ca măsurarea grosimii stratului să fie nesigură.

Documentarea secvenței complete de pregătire - inclusiv modelul echipamentului, marca și calitatea consumabilelor, forța aplicată, viteza platanului și timpul de procesare - pentru fiecare tip de material permite laboratoarelor să reproducă rezultatele în mod constant între operatori și în timp, ceea ce este o cerință de bază pentru instalațiile de testare a materialelor acreditate ISO/IEC 17025..
